Bomba de émbolo triple 600S

Nota: Los parámetros se basan en una eficiencia volumétrica del 100 % y una eficiencia mecánica del 90 %.
La tabla muestra la frecuencia de carrera, el desplazamiento del extremo hidráulico en diferentes posiciones de engranaje y la presión a máxima potencia hidráulica (100%) para cada desplazamiento. Estos datos son para que los ingenieros y operadores del pozo los seleccionen. La bomba funciona intermitentemente bajo presión máxima. El funcionamiento continuo a presión máxima no debe exceder 1 hora, y al 80% de la presión máxima, no debe exceder 3 horas para extender la vida útil.

1. Conjunto del extremo de potencia de la bomba de émbolo triplex 600S;

2. Conjunto de caja de cambios Bomba de émbolo triple 600S

3. Conjunto de extremo hidráulico de la bomba de émbolo triplex 600S

4. Conjunto de tubería de succión de la bomba de émbolo triplex 600S

4.1 600S Conjunto de extremo de potencia de bomba de émbolo triplex

El extremo de potencia consta del cigüeñal, las bielas, la cruceta, las bielas pequeñas, los cojinetes, la carcasa del cigüeñal, la carcasa de la cruceta y el prensaestopas.

4.1.1 Carcasa del extremo de potencia

(1) La carcasa emplea una estructura soldada de acero y se somete a un tratamiento de alivio de tensión-.

(2) Los manguitos deslizantes de la cruceta están atornillados para facilitar el desmontaje.

(3) El cárter se somete a un mandrinado de precisión.

4.1.2 Cigüeñal

(1) Diseño monolítico, forjado de acero aleado.

(2) Tratado térmicamente y pulido.

(3) Soportado por cuatro rodamientos de rodillos cilíndricos-de alta resistencia.

4.1.3 Cruceta

Construcción de hierro dúctil con diseño cilíndrico completo y ranuras para aceite.

4.1.4 Biela

Mecanizado con precisión a partir de acero fundido de alta-resistencia.

4.1.5. Bujes guía de cruceta

Diseñados con formas semicilíndricas reemplazables,-mecanizados con precisión a partir de una aleación de hierro fundido.

4.1.6. Pasadores de biela

(1) Fabricado en acero aleado con tratamiento de endurecimiento superficial.

(2) Asegurado en la cruceta con anillos de retención de orificio estándar después de la instalación.

(3) Mecanizado-de precisión después del tratamiento térmico.

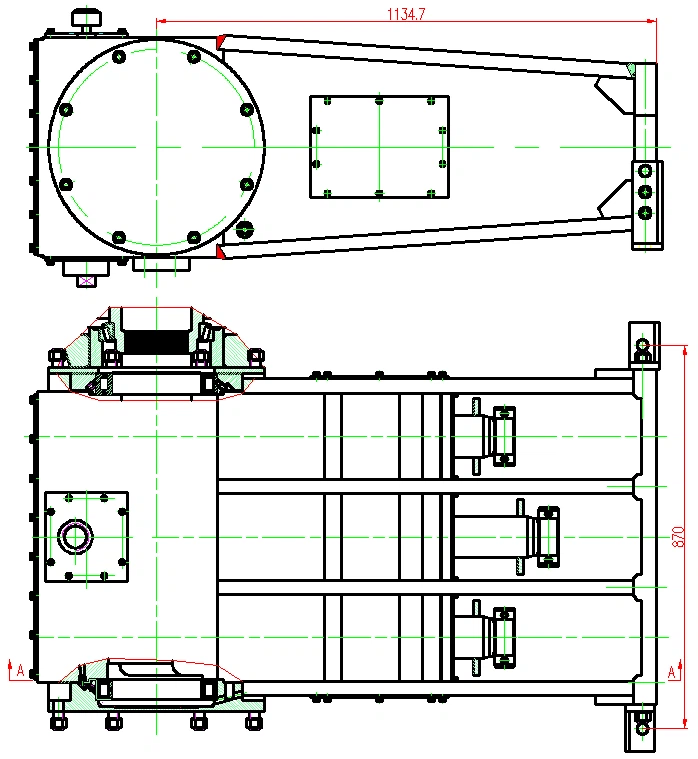

4.1.7. Diagrama esquemático del conjunto del extremo de potencia de la bomba de émbolo triplex 600S

4.2 Conjunto de caja de cambios

El conjunto de la caja de cambios consta principalmente de: carcasa de la caja de cambios, engranaje grande, engranaje pequeño, cojinetes, placa de presión, etc.

4.2.1 Vivienda

(1) Perforación de precisión-después del tratamiento térmico-de alivio de tensión de acero soldado de alta-resistencia.

(2) Diseño de eje-paralelo.

4.2.2. Equipo grande

(1) Mecanizado-de precisión a partir de acero de aleación de alta-resistencia.

(2) Superficies dentales cementadas y templadas.

(3) Soportado por dos rodamientos de rodillos cónicos-de alta resistencia.

4.2.3. Eje del piñón

(1) Mecanizado integral después del tratamiento térmico de acero aleado.

(2) Superficies de engranajes cementadas y templadas.

(3) Soportado por dos rodamientos de rodillos cónicos-de alta resistencia.

4.2.4 Esquema de montaje de la caja de cambios

A. Caja de cambios montada a la izquierda de la bomba de émbolo triplex 600S

B. Caja de cambios montada en el lado derecho de la bomba de émbolo triplex 600S

La lista aleatoria de repuestos (por émbolo) es la siguiente. Los números de pieza pueden variar según el diámetro del émbolo, pero las cantidades siguen siendo las mismas.

4.4 Conjunto del extremo hidráulico de la bomba de émbolo triple 600S

El extremo hidráulico consta del cuerpo del cabezal de la bomba, el conjunto del cuerpo de la válvula, el pistón, la empaquetadura, la tapa de la válvula y otros componentes. Como se muestra en la figura.

4.4.1 Cuerpo del cabezal de la bomba

(1) El cuerpo del cabezal de la bomba es una aleación de acero forjado con una estructura integral.

(2) Se somete a tratamiento térmico y pruebas no-destructivas.

4.4.2 Émbolo

(1) Hecho de acero con bajo contenido de carbono-con un recubrimiento en polvo de aleación-resistente al desgaste para mejorar la resistencia a la abrasión y la corrosión.

(2) Conectado a la biela pequeña mediante una abrazadera para un fácil desmontaje.

4.4.3 Conjunto de válvula de la bomba de émbolo triple 600S

(1) Los conjuntos de válvulas de succión y descarga son idénticos.

(2) Cuenta con una válvula cónica guiada por perfil aerodinámico-.

(3) El anillo de sello de la válvula está hecho de caucho de poliuretano.

(4) El resorte de la válvula es cilíndrico.

4.4.4. Empaquetadura del émbolo

(1) Conjunto de sello de empaque prensado con precisión-.

(2) Anillo de unión de bronce-mecanizado con precisión.

(3) El empaque con diferentes composiciones se adapta a medios comunes, incluidos ácido clorhídrico, cemento, lodo de fracturación, hidrocarburos, tolueno, etc. Funciona en una amplia gama de temperaturas ambientales y de fluidos.

La lista aleatoria de repuestos (por émbolo) es la siguiente. Los números de pieza pueden variar según el diámetro del émbolo, pero las cantidades siguen siendo las mismas.
